型号：3 极

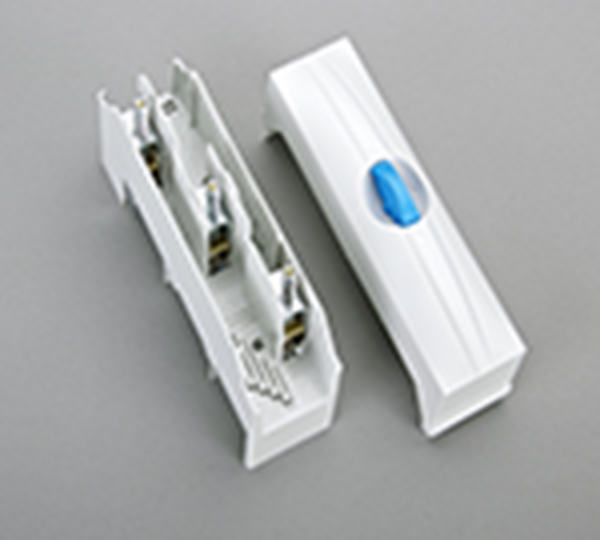

接线板
接线板
| 型号：3 极 | 货号：01240 |
| 库存：10 | 交货日期：天 |
产品介绍
| 额定电流 (UL): | 175 A |
| 额定电压 (UL) AC: | 600 V |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| 短路电流额定值: | 100 kA with JDDZ fuse Class J, CF or T 150 A / 600 V AC 65 kA with any DIVQ/7 circuit breaker 200 A / 480 V AC |
| 机械数值 | |
| 宽 x 高 x 厚: | 54 x 200 x 84 |
| 重量: | 45.1 kg/100 |
| 极数: | 3线 |
| 适用母线: | 12, 15, 20, 25, 30 x 5, 10 和异型母线 |
连接端
6 - 50 (70) mm² / AWG 10 - AWG 2/0
细密导线, 直接连接或通过导线套连接,
圆多股导线,
多层软铜排 7x4 - 9x6
(细密导线+导线套可能未达到最大横横截面积)
| 原材料性能 | |
| 主体: | 耐温性最高 125°C, 根据UL 94 有阻燃性, 耐蠕变性 CTI 200, 不含卤素 |
| 盖罩: | 耐温性最高 125°C, 根据UL 94 有阻燃性, 耐蠕变性 CTI 200, 不含卤素 |
