型号：E 18，63 A，母线式，适用 10 mm 厚母线

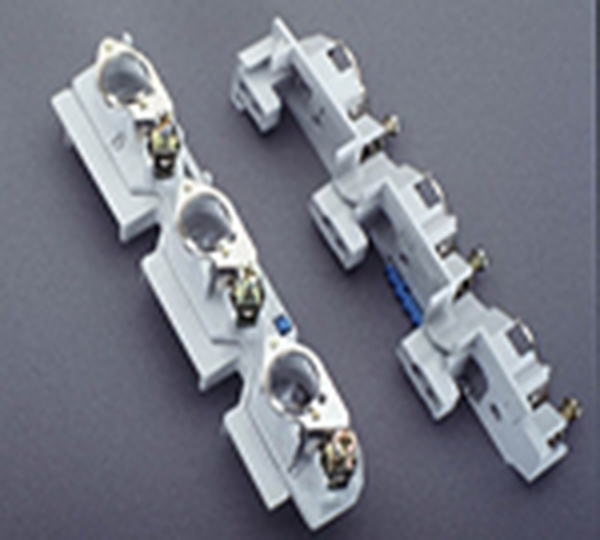

D0 型 熔断器底座(母线式)
D0 型 熔断器底座(母线式)
| 型号：E 18，63 A，母线式，适用 10 mm 厚母线 | 货号：01058 |
| 库存：10 | 交货日期：天 |
产品介绍
| fuse links acc. to standard: | IEC / HD 60269-3 |
| 所使用熔断器的允许损耗功率: | 5.5 W |
| Details IEC | |
| 标准 | |
| IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 GB/T 13539.3 |
| Electrical data IEC | |
| 额定电流（IEC）: | 63 A |
| 额定电压（IEC）AC: | 400 V |
| 额定电压 （IEC） DC: | 250 V |
| 额定冲击耐受电压 Uimp: | 6 kV |
| 带熔断器测定的工作等级: | gG |
| 带熔断器时的分断能力: | 50 kA |
功率输出:
The power dissipation at a typical load of 80 % results to 3.8 W.
(The power dissipation at full load would be 5.9 W.)
下述参数已经在特定条件下通过测试得到验证。开始设计之前，请联系维纳尔咨询这些条件。
| 最大电压 IEC AC: | 440 V |
| 最大电压 IEC DC: | 262 V |
| 熔断器与母线的直接连接 | |
| 适用熔断器和定位部件, 符合 DIN VDE 0636-3 标准 IEC / HD 60269-3 标准 |
| 机械数值 | |
| 宽 x 高 x 厚: | 36 x 200 x 43 |
| 重量: | 16.1 kg/100 |
| 极数: | 3线 |
| 适用母线: | 12, 15, 20, 25, 30 x 10 和异型母线 |
固定方式: 通过卡接机构防止移动 通过螺帽 E18产生连接压力 框端子扭力矩为4 Nm
连接端
框端子 :
1.5 - 25 mm² 细密导线, 直接连接或通过导线套连接,
1.5 - 10 mm² 圆单股导线
Md 3.0 Nm
(细密导线+导线套可能未达到最大横横截面积)
| 原材料性能 | |
| 主体: | 耐温性最高 125°C, 根据UL 94 有阻燃性, 耐蠕变性 CTI 200, 不含卤素 |
| 连接螺钉: | 螺钉 +/- (PZ2), 镀锌, 镀铬 |
说明
利用特殊的支撑弹簧和特殊的定位套筒, D02-母线式熔断器座也可适用于D01-熔断器。 持续负载高于35A时, 推荐使用36mm宽的版本, 用于散热。
